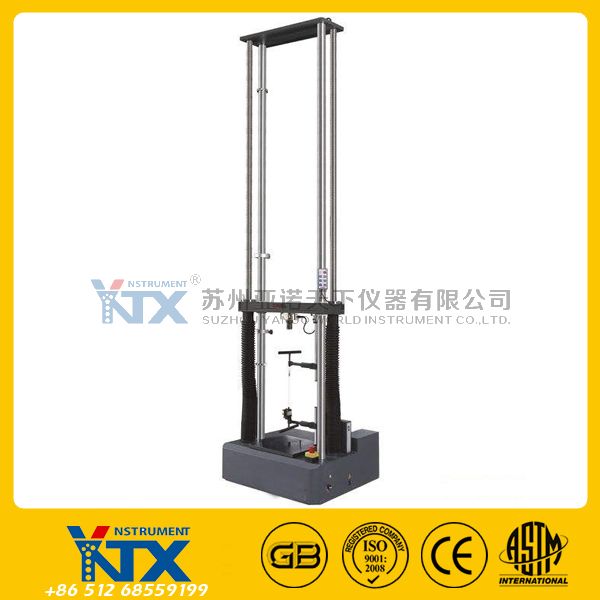

本设备采用单空间结构，试验空间为下空间。主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
设备主要技术参数：
| ZUI大试验力 |
10kN、20kN、50kN、100kN（可选） |
| 试验机级别 |
1级 |
| 有效测力范围 |
0.2%—100%FS |
| 试验力示值相对误差 |
示值的±1%以内 |
| 试验力分辨率 |
ZUI大试验力的1/±300000 |
| 内径测量范围 |
250-2000mm（试样外径小于600mm时需拆除丝杠防尘帘） |
| 内径测量精度 |
0.01mm |
| 外径测量范围 |
300-2500mm（试样外径小于600mm时需拆除丝杠防尘帘） |
| 变形测量范围 |
0.2%-100%FS |
| 变形示值相对误差 |
示值的±0.5%以内 |
| 变形分辨力 |
ZUI大变形量的1/±300000 |
| 位移示值相对误差 |
示值的±0.5%以内 |
| 位移分辨力 |
0.06µm |
| 变形速率调节范围 |
0.005—5%FS/S |
| 变形控制速率相对误差 |
速率 < 0.05%FS时，为设定值的±2%以内 |
| 速率≥0.05%FS时，为设定值的±0.5%以内 |
| 横梁速度调节范围 |
0.001—500mm/min |
| 横梁速度相对误差 |
速率 < 0.01mm/min时，设定值的±1.0%以内 |
| 速率≥0.01mm/min时，设定值的±0.2%以内 |
| 恒力、恒变形、恒位移控制范围 |
0.5%--100%FS |
| 恒力、恒变形、恒位移控制精度 |
设定值<10%fs时，为设定值的±1%以内 |
| 设定值≥10%fs时，为设定值的±0.1%以内 |
| 有效试验空间 |
2500mm |
| 有效试验宽度 |
600mm |
| 主机外形尺寸（长×宽×高） |
920×830×3225（mm） |
| 电源 |
220V±10%；1kW |
| 主机重量 |
约1100kg |
注：设备地基施工由用户负责。
