大行程CNC型影像测量仪VMS-1215H
2021-12-11 13:341772
  • 咨询:致电0512-68559199
  • 型号:VMS-1215H
发送询价

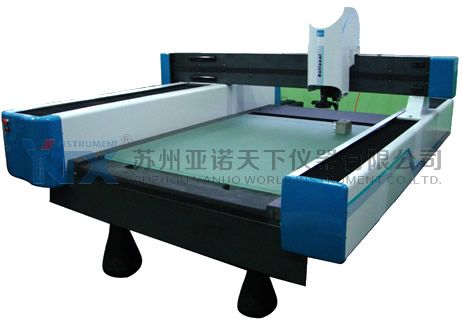

大行程CNC型影像测量仪
产品用途
  大行程CNC型影像测量仪采用气浮技术和伺服控制技术，结合本公司自主研发的QIM5008自动测量软件，可实现高效、准确的大批量工件测量，适用于精密部件的检测和质量控制。大行程全自动CNC型影像仪在机械、电子、五金、塑胶等行业中都得到了广泛的应用。
 产品特点
● 整体一体化新外观设计
● X、Y、Z三轴伺服控制、定位精度高，运行平稳
● X、Y向导轨采用高精度花岗石，性能稳定，不易变形
● 操纵秆/鼠标操作、方便易用
● 程控恒流驱动式四环四驱冷光表面光源，可适应复杂的工件测量
● 激光指示器指示测量位置，方便快速定位
● Y向传动为气浮定位导向，运行更平稳，精度更高
● 行程大，测量范围更广
  技术规格参数
  机台结构
型号 VMS-0810H VMS-1012H VMS-1215H
X/Y轴行程(mm) 800*1000 1000*1200 1200*1500
玻璃台尺寸(mm) 885*1158 1085*1358 1285*1858
外形尺寸(m) 2.17*2.38*1.56 2.37*2.58*1.56 2.57*2.88*1.56
整台重量(kg) 3260 3750 4520
Z轴运动行程            200mm
X/Y轴ZUI大速度             300mm/s
光学系统
变倍镜头      进口     倍率  0.7X～4.5X
光源      表面光源-LED表面环形光源     底光源-LED新型直线光源
光学尺分辨力              0.5μm
X/Y示值误差              (4+L/200)μm
摄像机            彩色1/2"CCD摄像机
激光平面度测量 重复性3μm(选配激光位移器时)
物方视场         11.1mm～1.7mm
